刮板输送机的结构

刮板输送机的结构

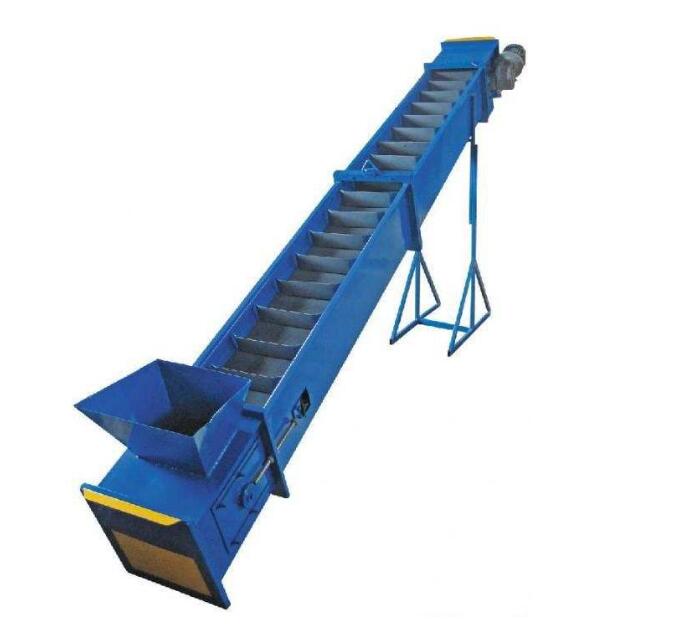

刮板输送机，主要用于缩倾斜薄煤层炮采工作面输送煤炭，倾角不大于25°。中部槽两侧加挡板煤板可用于顺槽运输煤炭。下面小编就介绍下刮板输送机主要结构：

1、刮板输送机部件-电动机

刮板输送机的配套电动机，为了满载负载起动的要求电动机的起动转矩和最大转矩均为额定转矩的2.7倍。电动机的温升欲度较大，在频繁启动的条件下，也能良好运行。

2、刮板输送机部件-减速器

刮板输送机采用减速器为三级减速，渐开线齿轮传动。本减速器在结构上较一般矿用圆锥、圆柱齿轮减速器有较大的改进，共第一轴采用一套双列向心球面滚子轴承和二套单列向心球轴承。圆弧锥齿轮旋转时所产生的轴向力由两套单列向心球承来承受。双列向心球滚子轴承靠飞溅润

滑。

3、刮板输送机部件-传动链轮

传动链轮由链轮、半滚筒组成。

4、刮板输送机部件-机头架

机头架是一整体焊接构件。传动链轮轴线孔即为安装减速器或盲轴的定位孔。机头架两侧板上缘有供插挂链钩的孔。每一侧板上有一个用来安装减速器的中200和6个中26孔。26孔是为安装减速器与机头架联接螺栓的用孔。机头架上装有可拆卸的固定架、拔链器（用销连接在固定架上）。拔链器可使运动中的刮板链在链轮的奔离点处强制脱开链轮，避免”卷链”而造成事故。

5、刮板输送机部件-紧链装置

紧链装置是刮板输送安装、拆卸或变更铺设长度以及调整紧力时张紧刮板链用的。紧链装置包括紧链挂钩两部分。紧链器采用摩擦带式紧链器，安装在减速器第二轴上。紧链挂钩是由14×50圆环链及挂钩联在一起组成的。

6、刮板输送机部件-中部槽

中部槽系产品的主要部件之一，是煤炭输送的通道。中部槽槽帮钢采用冷压槽帮钢或轧制槽帮钢两种。根据需要，每节中部槽上可焊有挡煤板的支座，将挡煤板装上，提高输送量。

7、刮板输送机部件-过渡槽

为适应刮板链从中部槽平缓运行到机头链轮，在中部槽与机头架之间设有过渡槽，过渡槽是一种两端高度不同的溜槽，与中部槽和机头架联接端的上槽帮内缘处用碳弧堆焊1.5~2mm厚耐磨合金块，耐磨块磨损后，可向厂家购买并更换。

8、刮板输送机部件-调节槽

调节槽的结构和中部槽相同，只是长度短一些。调节槽长度为600mm。当工作面长度变化或输送机下滑，用来调节输送机安装长度时，才需要调节槽。

9、刮板输送机部件-刮板链

刮板链是输送机输送煤炭的牵引组件，由圆环链、刮板、开口式连接环带组成。

10、刮板输送机部件-机尾

机尾由机尾架和机尾轴等组成，机尾架与中部槽的联接端槽帮钢上缘焊有耐磨合金块，从而提高了机尾架的使用寿命，机尾架两侧的柱脚供支撑固定机尾叶使用。机尾轴安装在机尾架上，由导向链轮，套筒轴、定位套、轴承座、垫封和二套3613轴承组成。机尾轴的导向轮采用链齿或滚筒结构，两者均能保证锣环在其上正确啮合，减少运转事故。

以上就是刮板输送机的结构介绍。
